Złączka RJ45 ekranowana Cat6A z ogonkiem, zgodna z normą UL, o projekcie 1,5 mm | Zaawansowane okablowanie włókien optycznych i infrastruktura centrum danych od CRXCONEC
Złącze RJ45 Cat.6A z ogonkiem spełniające normy bezpieczeństwa i niezawodności, w tym zgodne z REACH, IEC 60603-7 i RoHS. 3-kołowe ostrza kontaktowe mogą zmniejszyć przesłuch między skręconymi parami kabla Ethernet i zapewnić solidne połączenie. Jest zaprojektowany dla dużego, stałego kabla Cat.6A lub Cat.7. Większa średnica zewnętrzna kabla LAN wynosi od 6,0 do 8,0 mm (pasuje do kabli stałych 23-26 AWG) w sieciach o prędkości 10 Gigabit Ethernet. Belki obciążeniowe o średnicy 1,5 mm mogą pasować do wewnętrznych przewodów o średnicy od 1,35 do 1,45 mm, przy zewnętrznej średnicy kabla wynoszącej 8,0 mm.
Funkcjonalny złączka z ogonkiem jest doskonałym rozwiązaniem do zastosowań na zewnątrz i do kabli CCTV. Nasze złączki są również dostarczane do wielu profesjonalnych zakładów montażu przewodów, co może zwiększyć wydajność produkcji i zapewnić dobrą jakość produktu.CRXCONEC to specjalistyczny producent okablowania strukturalnego, okablowania światłowodowego, 10-gigabitowego, centrum danych, FTTH, FTTx, gniazda keystone, przewodu poprzecznego, kabla Ethernet, przewodu światłowodowego, panelu poprzecznego światłowodu, skrzynki dystrybucyjnej światłowodu, zamknięcia światłowodowego, kabla światłowodowego, światłowodu SC, światłowodu LC, światłowodu MPO, światłowodu MTP z Tajwanu od 1985 roku. Poszerz swoje możliwości sieciowe dzięki szerokiej gamie akcesoriów i narzędzi firmy CRXCONEC. Od zacisków kablowych i złączek po narzędzia do zaciskania i kończenia, nasze produkty są zaprojektowane tak, aby uzupełniać i ulepszać konfigurację Twojej sieci. Zaufaj naszym akcesoriom, aby zapewnić kompleksowe i wydajne doświadczenie sieciowe. CRXCONEC z ponad 30-letnim doświadczeniem w produkcji strukturalnych okablowań, specjalizujący się w niestandardowych gniazdach RJ45, panelach połączeniowych, patch cordach, panelach światłowodowych oraz rozwiązaniach FTTH. Szybko pomagamy w tworzeniu kompleksowych rozwiązań kablowych miedzianych i światłowodowych. CRXCONEC zawsze ma dla Ciebie najlepsze rozwiązania. Oferta miedziowa obejmuje przewody ekranowane i nieekranowane, panel patchowy, gniazdo keystone, przewód patch cord oraz akcesoria. Rozwiązania światłowodowe obejmują kable, przewody patch cord, panele patch, akcesoria do zastosowań wewnątrz i na zewnątrz.
Złączka RJ45 ekranowana Cat6A z ogonkiem, zgodna z normą UL, o projekcie 1,5 mm
PN.CC-01-00018
Rozwiązanie złączki RJ45 do większego kabla dla kabli o przekroju 22-23 AWG, o projekcie 1,5 mm
Złącze RJ45 Cat.6A z ogonkiem spełniające normy bezpieczeństwa i niezawodności, w tym zgodne z REACH, IEC 60603-7 i RoHS. 3-kołowe ostrza kontaktowe mogą zmniejszyć przesłuch między skręconymi parami kabla Ethernet i zapewnić solidne połączenie. Jest zaprojektowany dla dużego, stałego kabla Cat.6A lub Cat.7. Większa średnica zewnętrzna kabla LAN wynosi od 6,0 do 8,0 mm (pasuje do kabli stałych 23-26 AWG) w sieciach o prędkości 10 Gigabit Ethernet. Belki obciążeniowe o średnicy 1,5 mm mogą pasować do wewnętrznych przewodów o średnicy od 1,35 do 1,45 mm, przy zewnętrznej średnicy kabla wynoszącej 8,0 mm.
Funkcjonalny złączka z ogonkiem jest doskonałym rozwiązaniem do zastosowań na zewnątrz i do kabli CCTV. Nasze złączki są również dostarczane do wielu profesjonalnych zakładów montażu przewodów, co może zwiększyć wydajność produkcji i zapewnić dobrą jakość produktu.
Szczegółowe informacje dla kupujących
| MOQ | 10 000 |
|---|---|
| Kolor | Przezroczysty, czarny, biały lub inne |
| OEM/ODM | Tak |
| Przykład | Tak |
| Test | Test oporu kontaktu, test naprężenia, test wkładania, test zraszania solą itp |
Funkcje złącza RJ45
- Większy otwór przewodowy: 1.5mm, pasuje do kabli o średnicy 23 ~ 26AWG
- Zacisk z 3 ząbkowanymi kontaktami: Pasuje zarówno do przewodów wielożyłowych, jak i jednożyłowych
- Obudowa: W pełni ekranowany stop miedziowy
- Złocenie: 50U" z raportem testowym wykonanym za pomocą maszyny rentgenowskiej oraz dostosowane od 3U" do 50U"
- Usługi OEM: Grawerowanie logo na zatrzasku oraz projekt opakowania w celu wzmocnienia wizerunku marki
- Zapewnienie jakości: Złącze RJ45 Crystal spełnia wymagania normy FCC, wymagania PoE Plus i posiada certyfikat UL

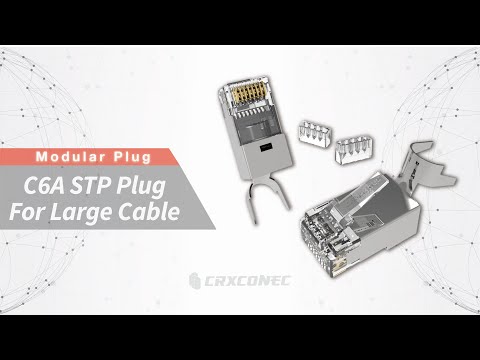

Złącze RJ45 z klipsem ogoniastym Cat6A
Ta wtyczka modułowa RJ45 charakteryzuje się konstrukcją z klipsem ogoniastym. Nadaje się do większego kabla, aby go prawidłowo zamocować. Dzięki tej konstrukcji z klipsem ogoniastym zapewnia dodatkową ochronę połączenia bez łatwego przesuwania się kabla Ethernet.
Złącze RJ45 Cat6A z 1.5MM, 4 góra 4 dół
Wkładka jest zaprojektowana z 4 góra 4 dół. Bardzo pomaga w efektywnym montażu złącza RJ45. Otwór przewodowy ma średnicę 1.5mm i jest odpowiedni dla kabli o średnicy 1.35 do 1.45mm, zarówno jednożyłowych, jak i wielożyłowych.
Dostępność większego złącza RJ45 do kabla
Oferujemy opcję OEM, aby uzyskać własne złącze RJ45 STP z ogonkiem do większego kabla, dostosować odpowiednie opakowanie złącza RJ45 dla kanału sprzedaży: torba z logo, puszka na słodycze, blister.
Jak pracować z nami? Proszę kliknąć Usługa OEM lub Wyślij zapytanie
Jak złożyć złącze RJ45 z ogonkiem dla większego kabla Cat6A Cat7?
Najpierw użyj przecinaka do kabli, aby odciąć zewnętrzną powłokę kabla o 3 cm większą i ją usunąć. Uporządkuj 4 pary przewodów zgodnie z mapą przewodów 568A lub 568B. Następnie przeciąć odcinek przewodu pod kątem i włożyć go do złącza Tailed Clip RJ45. Na koniec użyj zaciskarki RJ45, aby zakończyć. Jeśli chcesz dowiedzieć się więcej, kliknij i obejrzyj film montażowy.
Sugestia dotycząca praktycznego narzędzia do montażu złącza RJ45
Dla łatwego montażu sugerujemy użycie dwóch przydatnych narzędzi do instalacji złącz Tailed RJ45 na większe kable. Jednym z nich jest przecinak do kabli, który służy do obcięcia i oczyszczenia przewodu, a drugim jest narzędzie do zaciskania RJ45 dla złącz Tailed RJ45, które jednocześnie zaciska ostrza kontaktowe i dociska zacisk ogonowy.
Dlaczego ważne jest określenie rozmiaru izolacji w złączu RJ45?
Wybór niewłaściwego złącza RJ45 może spowodować rozłączenie, jeśli nie utrzymuje ono izolacji przewodu w odpowiedni sposób. Po instalacji możesz ocenić, czy ostrza kontaktowe są prawidłowo połączone z przewodnikiem, patrząc na przednią część złącza. Zachęcamy do zadawania pytań i kontaktu z naszym profesjonalnym zespołem.
Zdobądź przydatne narzędzie RJ45 Handy Tool? Ściągacz do kabli lub CNarzędzie do zaciskania.
Możliwość produkcji wtyków modułowych RJ45
Wtyki RJ45 są produkowane w tempie 4,5 miliona sztuk miesięcznie. Fabryki CRXCONEC są w stanie produkować wtyki modułowe 8p8c za pomocą linii produkcyjnej, która automatyzuje cały proces od początku do końca.
Proces produkcji złącza RJ45
Automatyczna linia montażowa wtyków modułowych RJ45 składa obudowę (UL 94V-0 lub UL 94V-2), wkładkę oraz korpus złącza RJ45 8p8c. Proces produkcji będzie monitorowany przez inspekcję optyczną oraz kontrolę jakości. Indywidualna etykieta i opakowanie stanowią ostatni etap produkcji po wszystkich badaniach i testach.
Testowanie złącza RJ45
Test życiowy na złączu RJ45 ma na celu zapewnienie jakości wtyczki RJ45 8-Pin. Przeprowadzamy różne testy, aby upewnić się o jej doskonałych cechach i wydajności, w tym test rezystancji styku, test wytrzymałości na rozciąganie i test wkładania.
test rezystancji styków rj45
test naprężenia rozciągającego rj45
test wkładania rj45
Zastosowanie
- Wewnątrz budynku
Rodzaj okablowania
- Rozwiązanie miedziane
Nazwa produktu
- Wtyczka modularna
- Złącze RJ45
Kategoria produktu
- Kategoria 6A
- Cat6A
Skrętka
- STP
- FTP
- Charakterystyka
Wysokość kontaktu po zaciśnięciu 6,02 mm ± 0,13 mm Test wytrzymałości 750 razy Test wytrzymałości dielektrycznej Test 60S 1000V AC/DC ZALICZONY Test wytrzymałości ≥ 20 funtów (9,1 kg) Test zginania zatrzasku ponad 20 razy Zakres temperatury pracy -40° ~ 70°C Zakres temperatury przechowywania -40° ~ 70°C - Materiał
Wtyczka PC, UL 94V-2 lub 94V-0 Ostrze kontaktowe Stop miedzi Złocenie 3U" ~ 50U" - Zakup
Warunki cenowe FOB Tajwan lub Ningbo Warunki płatności T/T lub PayPal Minimalna ilość zamówienia 1 000 sztuk Czas realizacji 4 tygodnie po potwierdzeniu zamówienia - Wideo
- Powiązane
Złącze RJ45 Cat6A STP z certyfikatem UL z projektem ogona o średnicy 1,6 mm
PN.CC-01-00019
Kot.6A Złącze RJ45 STP 8-pin z ogonkiem jest wszechstronne dla kabli CCTV, kabli zewnętrznych...
Detale
Złote złącze RJ45 STP Cat.6A z ogonkiem, zatwierdzone przez UL, o grubości 1,2 mm
PN.CC-01-00020
Złoty konektor RJ45 8-pinowy Cat.6A z belką obciążeniową o średnicy 1,2 mm, który pasuje...
Detale
Narzędzie do zakończenia RJ45 o średnicy 8,0 mm dla wtyczki Cat.6A
PN.CC-15-00001
Nowo zaprojektowane narzędzie do zaciskania jest przeznaczone do złącz RJ45 większych kabli...
Detale- Plik
Kabel kategorii 6A RJ45 srebrny z ogonem 1,5 mm
Kabel kategorii 6A STP wtyk RJ45 rysunek techniczny
Ściągnij
- FAQ
Jakie rodzaje złączy są potrzebne do kabli Cat7A lub Cat7?
Istnieją dwie dobrze znane rozwiązania dla złącza Cat.7A lub Cat.7, złącze TERA i złącze GG45. Ale ze względu na kompatybilność systemu kablowego,...
Czy mogę otrzymać od Ciebie bezpłatne próbki okablowania strukturalnego?
Tak, jesteśmy wolni dostarczyć darmowe próbki strukturalnego okablowania dla klienta. Próbka produktu to bezpośredni sposób na uzyskanie większej...
Ściągnij Popularne produkty
Złączka RJ45 ekranowana Cat6A z ogonkiem, zgodna z normą UL, o projekcie 1,5 mm | Najwyższej jakości rozwiązania w zakresie strukturalnych okablowań i włókien optycznych firmy CRXCONEC
Założona na Tajwanie w 1985 roku firma Crxconec Company Ltd. stoi na czele technologii kablowania światłowodowego, oferując szeroki zakres rozwiązań sieci światłowodowych.Nasze produkty, począwszy od Złączka RJ45 ekranowana Cat6A z ogonkiem, zgodna z normą UL, o projekcie 1,5 mm, pojedynczego trybu do wielomodowych kabli światłowodowych, paneli patchowych światłowodowych i skrzynek dystrybucyjnych, są wykonane dla optymalnej wydajności.Przyjmij przyszłość sieciowania z naszym nowatorskim strukturalnym okablowaniem światłowodowym.
Doświadcz najlepszych usług światłowodowych do domu z kompleksowymi rozwiązaniami FTTH firmy CRXCONEC. Nasza oferta obejmuje wysokowydajne rozdzielacze światłowodowe, szybkie złącza i adaptery światłowodowe, zapewniając płynne połączenie w domu. Dostosowane do efektywności i niezawodności, nasze produkty FTTH to idealny wybór dla współczesnych potrzeb sieci domowej.
CRXCONEC od 35 lat dostarcza klientom wszechstronne rozwiązania kablowe z miedzi do różnorodnych potrzeb sieciowych, zarówno z wykorzystaniem zaawansowanej technologii, jak i 35-letniego doświadczenia, CRXCONEC zapewnia, że spełnione są wymagania każdego klienta.
